400-1801-670
向下滑动
水泥窑炉烟气成分复杂，除了需要重点处理的氮氧化物（NOₓ），其中高浓度的二氧化硫、碱性物质以及粉尘，更是导致脱硝催化剂中毒、活性下降的主要原因。下面就详细拆解催化剂抗中毒的核心，探讨如何破解这一工业脱硝难题。
碱金属（如K⁺、Na⁺）中毒的核心危害，是破坏催化剂的酸性位点、阻断氧化还原循环，具体表现为： 以V系催化剂为例，K⁺、Na⁺会通过静电效应吸附在V⁵⁺-O⁻酸性位点上，形成惰性物质（如KVO₃、Na₂V₂O₆），使氨吸附能力下降；当烟气温度高于350℃时，碱金属离子与SO₂形成熔融盐膜（如K₂SO₄、Na₂SO₄），溶解V₂O₅、WO₃等活性组分，堵塞介孔孔道。
使催化剂活性组分失活（如Mn³⁺被还原为无活性的Mn²⁺，生成MnSO₄），还会破坏TiO₂等载体结构，最终大幅降低脱硝效率。

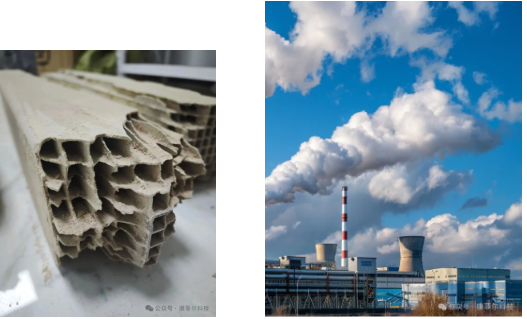

粉尘对催化剂的危害，主要体现在以下方面，且常与其他毒害物质协同作用：
- 物理覆盖失活：粉尘沉积在催化剂表面、堵塞孔道，覆盖活性位点、阻断反应扩散，直接降低脱硝活性；
- 协同毒化：与碱金属配合，破坏催化剂结构组成，加速NOₓ转化率下降；
- 局部过热：粉尘充当隔热层，导致催化剂局部过热，引发相变和颗粒聚集，减少活性位点与酸性位点。
应对粉尘中毒，最直接有效的方式就是定期清灰，保持催化剂表里洁净，延长其使用寿命。
首页
服务领域
技术中心
联系我们
