活性温度

催化剂的活性温度范围是重要的指标。反应温度不仅决定反应物的反应速度,而且决定催化剂的反应活性。如V2O5-WO3/TiO2催化剂,反应温度大多设在280~420℃之间。如果温度过低,反应速度慢,甚至生成不利于NOx降解的副反应;如温度过高,则会出现催化剂活性微晶高温烧结的现象。

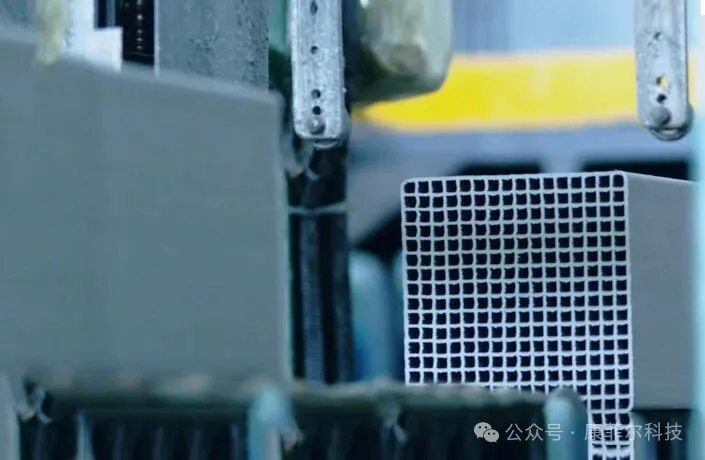

节距直接影响压降、停留时间与堵灰情况。公式：P = d + t（d 为孔径 / 板间距，t 为壁厚 / 板厚）燃煤电厂飞灰浓度高，间隙过小易堵灰、降效率。蜂窝式节距一般 6.3~9.2mm，板式可略小。

脱硝是表面反应，比表面积越大，活性通常越高。蜂窝式：427~860 m²/m³平板式：约为蜂窝式的一半

孔隙率 = 孔隙体积 / 颗粒体积。孔隙率越高，活性越好，但机械强度会降低。平均孔径 & 孔径分布，孔径分布均匀，大部分孔径接近平均孔径，催化效果才最佳。

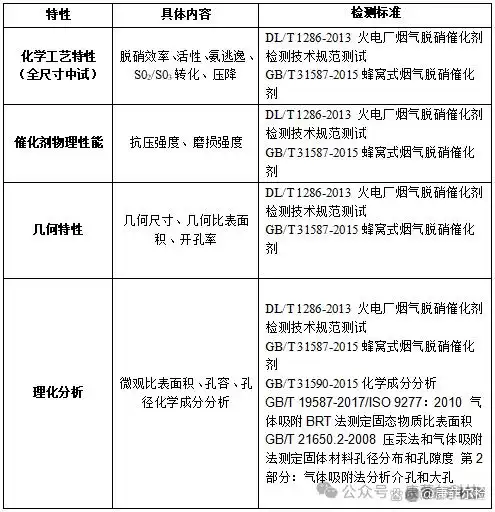

    包括体现催化剂活性的脱硝效率、SO2/SO3转化率、NH3逃逸率以及压降等综合性能指标。这些指标一般在催化剂成品完成后需要在实验室实际烟气工况下进行检测,以确认各指标符合要求

进出口 NOx 浓度差与进口浓度之比，直接反映脱除效果。工程会预留催化剂层，满足逐步加严的排放要求。

转化率越高，活性越强，但过高易堵灰、腐蚀、催化剂中毒。

一般要求＜1%。

出口未反应 NH₃的浓度。过高会：增加运行成本、形成铵盐，腐蚀、堵设备造成二次污染。
