选择性催化还原（SCR）技术是燃煤电厂控制氮氧化物（NOₓ）排放的核心工艺，而催化剂作为该技术的 “核心”，其活性直接决定脱硝效率（通常要求≥90%）。一旦催化剂效率下降，不仅会导致 NOₓ排放超标面临环保处罚，还会增加氨气消耗、设备损耗等运行成本，甚至因频繁更换催化剂造成经济损失。

本文结合行业实测数据与学术研究，系统拆解催化剂效率下降的核心原因，给出针对性检测与应对方案，助力电厂精准排查、科学运维。

这是导致效率下滑的最主要原因，污染物通过破坏催化剂活性结构，造成永久性损伤：

重金属与碱金属中毒：燃煤中的砷（As）、钾（K）、钠（Na）等元素，燃烧后会转化为气态化合物或随飞灰附着在催化剂表面。其中砷会堵塞催化剂中孔通道，碱金属则会抢占酸性活性位，导致活性组分失效

硫酸氢铵覆盖：氨氮比失衡时，过量氨气会与烟气中 SO₃、H₂O 反应生成硫酸氢铵（NH₄HSO₄），低温工况下（＜300℃）易凝结在催化剂表面，像 “涂层” 一样覆盖活性位点；

CaO 毒化：飞灰中的 CaO 会先中和催化剂酸     性，再与 SO₃反应生成 CaSO₄堵塞微孔，可导       致效率下降 。

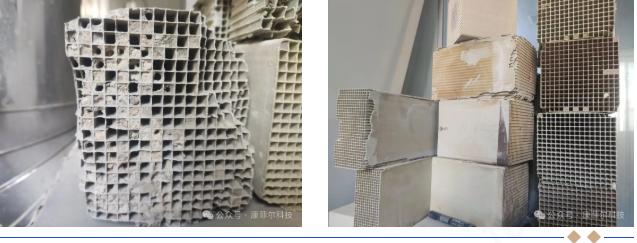

长期在高尘、高速烟气环境中运行，催化剂会面临多重物理破坏：

高温烧结：温度超过催化剂耐受上限（如钒钛系＞420℃），会导致催化剂载体晶体结构坍塌、活性组分团聚，活性彻底丧失且不可逆

飞灰磨损与堵塞：烟气中的飞灰，在 5-8m/s 流速下持续冲刷催化剂，导致表面磨损、活性组分流失；同时细小颗粒（＜10μm）会堵塞孔道，使反应接触面积减少，系统压降升高 500-1000Pa；

烟气流场不均：反应器内流速分布紊乱，部分区域烟气与催化剂接触时间不足，反应不充分，整体效率下降。

氨氮比失控：理想氨氮比约 1:1，氨气不足则 NOₓ反应不完全，过量则引发氨逃逸和催化剂堵塞，双向拉低效率；

温度偏离活性区间：钒钛系催化剂最佳温度 300-420℃，低于 300℃反应速率骤降，高于 420℃加速烧结；

氧气含量不足：O₂是反应必要条件，含量低于3% 时，脱硝效率随 O₂含量增加显著上升；

烟气水分过高：含水率超过 15% 时，水分子会与NH₃竞争吸附位点，低温下（＜300℃）效率下降。

核心指标监测：通过在线分析仪实时跟踪 NOₓ进出口浓度、氨逃逸值（控制＜3ppm）、烟气温度（误差 ±5℃）、O₂含量、系统压降，当脱硝效率低于设计值 90% 或压降升高 20% 时，触发预警；

流场监测：定期检测反应器内流速分布，偏差控制在 ±10% 以内，避免局部冲刷或反应不充分。

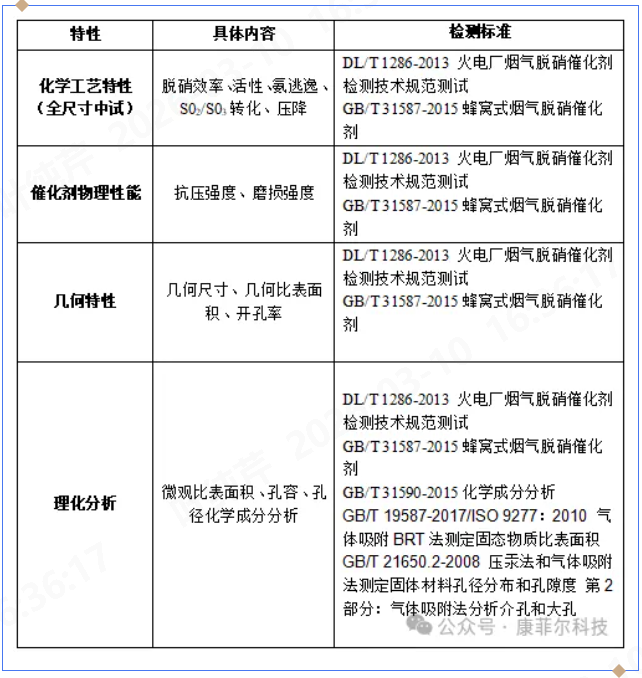

活性检测：抽取催化剂样品，通过实验室模拟反应条件，测试其脱硝活性 —— 当活性低于设计值 80% 时，需启动再生或更换程序；

物理性能检测：检测催化剂抗压强度、比表面积、孔道堵塞率，若孔道堵塞超过 30%，需进行高压水冲洗或机械清理；

化学成分分析：通过 ICP-MS 检测催化剂表面碱金属、重金属含量，当 K₂O+Na₂O 含量＞0.5% 或 As 含量＞0.1% 时，判定为中毒风险等级。

启动声波 / 脉冲清灰，检查清灰装置运行状态，避免积灰堵塞；

每月检查氨喷射系统，清理喷嘴堵塞，校准流量计与分析仪，确保氨氮比精准控制；

每季度检查烟道漏风点、导流板变形情况，及时封堵与修复，优化流场分布。

源头防控：选用低砷、低硫煤（砷含量＜5mg/kg），提升前端除尘效率，控制入口粉尘浓度＜30g/m³；

催化剂优化：选用抗中毒改性催化剂（如添加 MoO₃的钒钛系催化剂），优化孔结构（中孔孔径 1-3nm），增强抗磨损与抗堵塞能力；

工况优化：稳定锅炉燃烧，控制烟气温度在活性区间内，避免超温或低温运行；通过在线监测动态调整氨流量，精准控制氨氮比；

 分层更换：采用 “备用层新增 + 分层轮换” 策略，当效率达标时先新增备用层，后续按 “第一层 →第三层→备用层” 顺序更换，降低更换成本。

SCR 催化剂效率下降并非偶然，而是化学中毒、物理损伤、工况失衡等多因素协同作用的结果。燃煤电厂需建立 “在线监测 + 离线检测 + 定期巡检” 的三维管控体系，从源头规避风险，精准排查问题，才能让催化剂稳定运行 3-5 年，既满足环保要求，又控制运维成本。

如果在实际运行中遇到具体问题，欢迎在评论区留言交流！
